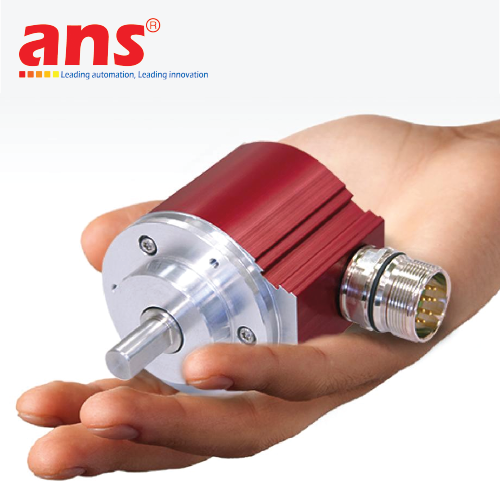

Bộ mã hóa CEV65M-01460 TR-Electronic Vietnam
Xuất sứ: EU
Nhà cung cấp: anhnghison
Hãng sản xuất: TR Electronic
0327426197Bộ mã hóa CEV65M-01460 TR-Electronic Vietnam
Sơ đồ chân kết nối cho bộ mã hóa Profibus-DP với cấu hình PNO Loại 2
Thiết kế với đầu nối vít hai cực và cài đặt trước
Lưu ý chung:
- Nếu bộ mã hóa là trạm cuối cùng trong đường dây profibus, các công tắc DIP S3 và S4 cho điện trở đầu cuối profibus (bật điện trở đầu cuối) phải được bật. Nếu không, chúng phải được tắt.
- Profibus vẫn hoạt động khi bộ mã hóa được tháo ra. Nếu bộ mã hóa là trạm cuối cùng trong đường dây profibus, điện thế tham chiếu của điện trở đầu cuối sẽ bị thiếu!
- Để cho phép đấu dây riêng biệt cho các tín hiệu vào và ra, các đầu nối profibus và các đầu nối cho điện áp nguồn có hai khả năng kết nối.
- TR-Electronic khuyến nghị chỉ sử dụng cáp bus được chứng nhận bởi Tổ chức Người dùng Profibus (PNO) để vận hành.
- Với các công tắc địa chỉ BCD S1 (10 ^ 1) và S2 (10 độ), địa chỉ trạm cho profibus được đặt từ 3 đến 99.
