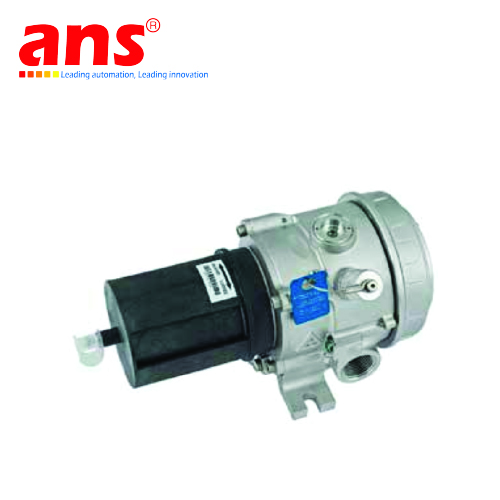

Máy dò khí hydrocarbon hồng ngoại 006682-002 DET-TRONICS Vietnam'





ỨNG DỤNG


Thiết bị dò khí hồng ngoại PointWatch™™ Eclipse® Model PIRECL là thiết bị dò khí hồng ngoại dạng điểm, dựa trên công nghệ khuếch tán, cung cấp khả năng giám sát liên tục nồng độ khí hydrocarbon dễ cháy trong phạm vi từ 0 đến 100% LFL.
Có ba cấu hình cơ bản:

  • Đầu ra 4-20 mA với giao thức truyền thông HART và giao tiếp RS-485 Modbus.
  • Đầu ra 4-20 mA với giao thức truyền thông HART và giao tiếp RS-485 Modbus, với hai rơle báo động và một rơle lỗi.
  • Phiên bản tương thích Eagle Quantum Premier (EQP) (không có đầu ra analog hoặc rơle).

Tất cả các thiết bị đều được cấp nguồn từ 24 volt DC và được trang bị đèn LED "chỉ báo trạng thái" tích hợp, công tắc hiệu chuẩn từ tính bên trong và đường dây hiệu chuẩn bên ngoài để sử dụng với hộp kết thúc hiệu chuẩn từ xa PIRTB tùy chọn.
PointWatch Eclipse lý tưởng để sử dụng trong môi trường ngoài trời khắc nghiệt và được chứng nhận sử dụng trong các khu vực nguy hiểm Loại I, Phân khu 1 và Vùng 1. Thiết bị này có thể được sử dụng như một máy dò độc lập hoặc như một phần của hệ thống bảo vệ cơ sở lớn hơn, sử dụng các thiết bị Det-Tronics khác như Thiết bị Hiển thị Đa năng FlexVu® UD10, UD20, UD30, Máy phát Infiniti U9500H, Bộ điều khiển R8471H hoặc Hệ thống Phát hiện/Giải phóng Khí và Cháy Eagle Quantum Premier (EQP).

TỔNG QUAN VẬN HÀNH

Khí hydrocarbon dễ cháy khuếch tán qua cụm vách ngăn thời tiết vào buồng đo bên trong, được chiếu sáng bằng nguồn hồng ngoại (IR). Khi tia hồng ngoại đi qua khí bên trong buồng, một số bước sóng IR nhất định bị khí hấp thụ, trong khi các bước sóng IR khác thì không. Lượng hấp thụ IR được xác định bởi nồng độ của khí hydrocarbon. Một cặp máy dò quang học và các thiết bị điện tử đi kèm sẽ đo lường sự hấp thụ. Sự thay đổi cường độ của ánh sáng bị hấp thụ (tín hiệu chủ động) được đo so với cường độ ánh sáng ở bước sóng không bị hấp thụ (tín hiệu tham chiếu). Xem Hình 1. Bộ vi xử lý tính toán nồng độ khí và chuyển đổi giá trị thành tín hiệu đầu ra dòng điện 4-20 miliampe hoặc tín hiệu biến đổi quy trình kỹ thuật số, sau đó được truyền đến hệ thống điều khiển và thông báo bên ngoài.
